1. Tujuan
- Untuk mengetahui apa yang dimaksud dengan "Constant-Gain Multiplier"
- Untuk mengetahui contoh rangkaian "Constant-Gain Multiplier"
2. Alat dan Bahan
Solder
Solder berfungsi untuk merekatkan komponen dengan timah
Timah
Timah berfungsi sebagai alat perekat komponen
OP-AMP
Fungsi: Sebagai penguat sinyal masukan baik AC maupun DC
VSine
Fungsi : Sebagai sumber arus listrik dengan menyimpan energi potensial listrik
Resistor
Fungsi : Sebagai penghambat arus listrik
Ground
Fungsi : Sebagai penghantar arus listrik ke tanah
3. Dasar Teori
Salah satu rangkaian op-amp yang paling umum adalah pengali gain konstan pembalik, yang memberikan
penguatan yang tepat, terdapat pada Gambar 15.1. Dengan gainnya dirumuskan sebagai:
(Gambar 15.1)

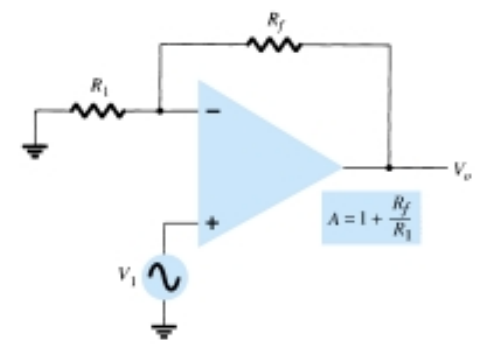

Pengali penguatan konstan non-inverting terdapat pada gambar 15.3, dapat dirumuskan sebagai:
(Gambar 15.3)
Ketika beberapa rangkaian op amp dihubungkan dengan susunan seri, maka muncullah yang namanya overall
gain. Gambar 15.5 menunjukkan koneksi antara tiga rangkaian op amp dengan rangkaian pertama merupakan
rangkaian noninverting seperti Gambar 2 dan dua rangkaian berikutnya merupakan rangkaian inverting seperti
Gambar 15.1. Overall gainnya dapat dirumuskan sebagai:
dimana(Gambar 15.5)Selain itu, beberapa rangkaian op-amp juga dapat digunakan sebagai pembagi gain.
EXAMPLE
1. Tentukan tegangan output rangkaian pada Gambar 15.2 dengan input sinusoidal 2.5 mV!
Solution:
maka
PROBLEM
1. Temtukan tegangan output rangkaian pada Gambar 15.48 dengan tegangan input 3.5 mV rms!
(Gambar 15.48)
Solution:(Gambar 15.49)
Solution:PILIHAN GANDA
1. Apa yang dimaksud dengan non inverting amplifier?
a). Suatu rangkaian penguat yang berfungsi melemahkan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya b). Suatu rangkaian pelemah yang berfungsi melemahkan sinyal dan hasil sinyal yang dikuatkan berbeda fasa dengan sinyal inputannya c). Suatu rangkaian penguat yang berfungsi menguatkan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya d). Suatu rangkaian penguat yang berfungsi menguatkan sinyal dan hasil sinyal yang dikuatkan berbeda fasa dengan sinyal inputannya e). Suatu rangkaian pelemah yang berfungsi melemahkan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya
2. Apa yang dimaksud dengan inverting amplifier?
a). Suatu rangkaian penguat yang berfungsi melemahkan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya b). Suatu rangkaian pelemah yang berfungsi melemahkan sinyal dan hasil sinyal yang dikuatkan berbeda fasa dengan sinyal inputannya c). Suatu rangkaian penguat yang berfungsi menguatkan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya d). Suatu rangkaian penguat yang berfungsi menguatkan sinyal dan hasil sinyal yang dikuatkan berbeda fasa dengan sinyal inputannya e). Suatu rangkaian pelemah yang berfungsi melemahkan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya
Prinsip Kerja sebuah operasional Amplifier (Op-amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output.
5. Percobaan
GAMBAR RANGKAIAN
VIDEO RANGKAIAN
6. Download
Download HTML klik disini
Download gambar alat dan bahan klik disini
Download gambar rangkaian klik disini
download datasheet dioda klik disinidownload datasheet op amp klik disiniDownload video klik disini
Download file proteus klik disini
