Latihan&kuis10

 A. latihan

kelompok 1

1. cara pemasanagan led, resistor harus di pasang...... terhadap led

a. paralel

b. seri

c. delta

d. zig - zag

e. salah semuanya

2. op amp berfungsi sebagai....

a. penguat

b. penghambat

c. penyimpan tegangan

d. pemutus rangkaian

e. cpu

kelompok 2

1. apa fungsi catu daya

a. penyuplai tegangan

b. pembagi tegangan

c. penghambat tegangan

d. pendeteksi tegangan

e. pemotong tegangan

2. Berapa tegangan yang dibutuhkan relay pada rangkaian tugas uas kelompok 2?

a. 1 volt

b.  12 volt

c. 0,6 volt

d. 1 Ampere

e. 0,7 volt

kelompok 3

1. potensiometer berfungsi sebagai....

a. penghambat listrik

b. penguat listrik

c. penggerak listrik

d. sumber listrik

e. penyimpan listrik

2. dioda memiliki sifat yaitu....

a. konduktor

b. resistor

c. isolator

d. semikonduktor

e. super konduktor

kelompok 4

1. berapakah tegangan yang dibutuhkan agar transistor berfungsi ?

a. 0,1 V

b. 0,7 V

c. 0,08 V

d. 0,55V

e. 0,12 V

2. Apa fungsi dari resistor ?

A. mendeteksi perubahan suhu tubuh manusia

B. mendeteksi adanya gas

C. mendeteksi adanya api

D. menghambat arus

kelompok 5

1. apa fungsi dari voltmeter ?

a. mengukur besaran tegangan

b. mengukur besaran arus

c. mengukur besaran hambatan

d. mengukur besaran kapasitas

e. mengukur besaran frekuensi

2. berapa nilai merah pada gelang resistor ?

a. 1

b. 2

c. 3

d. 4

e. 5

kelompok 6

1. Berapa tegangan yang keluar pada output tugas uas kelompok 6 ?

a. 1 volt

b.  1,7 volt

c. 0,6 volt

d. 1 Ampere

2. kenapa op amp dipasang 2 buah ?

a. agar tegangan tambah kuat

b. agar  arus tambah kuat

c. agar membandingkan 4 tegangan

d. agar membalikkan tegangan keluar menjadi positif

e. agar membalikkan tegangan keluar menjadi negatif

kelompok 7

1. Apa fungsi dari touch Sensor ?

a. mendeteksi adanya sentuhan

b. mendeteksi adanya gas

c. mendeteksi adanya api

d. mendeteksi adanya suara

2. apa yang terjadi jika logicsate pada touch sensor berlogika 1 ?

a. relay kana tetap

b.  relay akan berpindah ke kiri

c. arus teputus

d. rangkaian tidka berjalan

kelompok 8

1. apa fungsi dari led dalam rangkaian ?

a. indikator

b. penstabil tegangan

c. penerima sinyal

d. pemberi peringatan

e. semua jawaban benar

2. apa yang terjadi apabila relay aktif ?

a. relay akan berpindah ke kiri dan rangkaian aktif

b. relay akan berpindah ke kiri dan rangkaian nonaktif

c. relay akan berpindah ke kanan dan rangkaian aktif

d. relay akan berpindah ke kanan dan rangkaian non aktif

e. tidak ada perubahan

kelompok 9

1. Apa fungsi dari touch Sensor ?

a. mendeteksi adanya sentuhan

b. mendeteksi adanya gas

c. mendeteksi adanya api

d. mendeteksi adanya suara

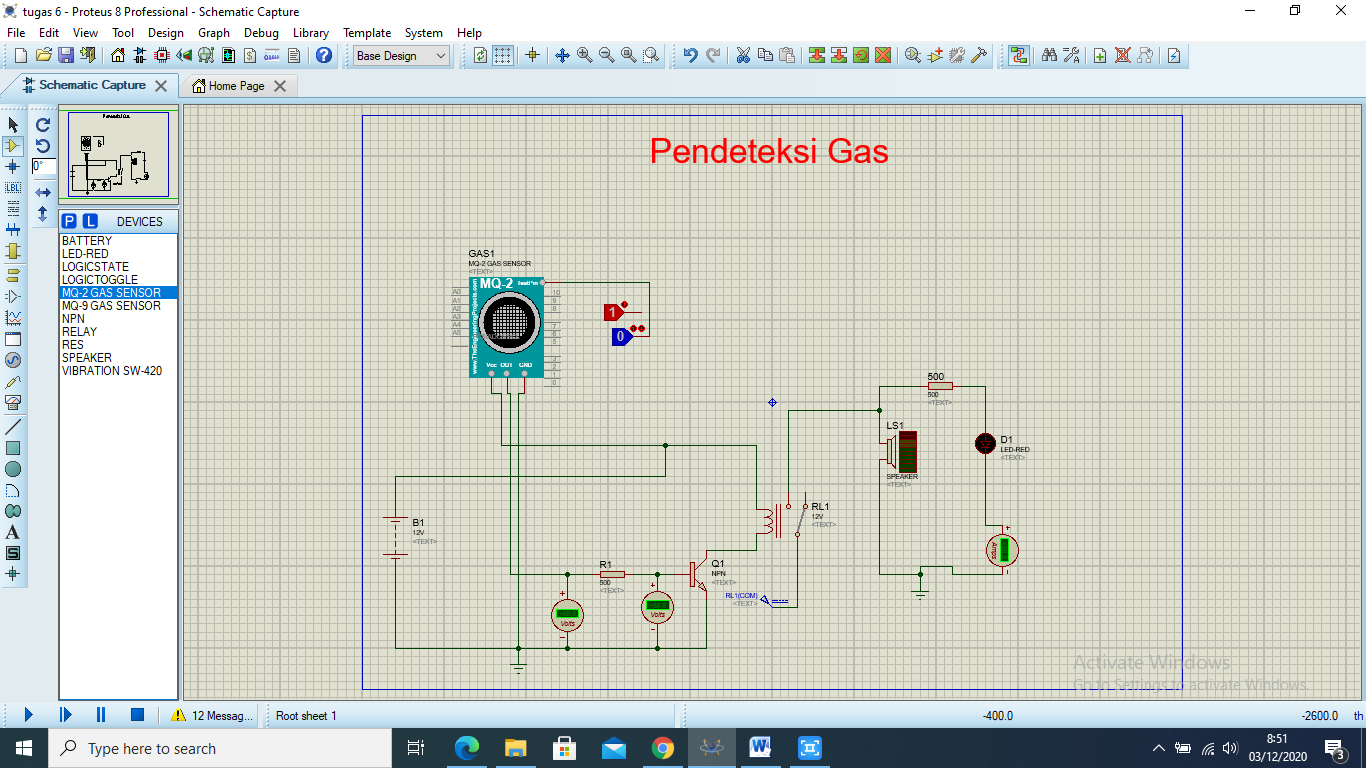

2. apa fungsi dari sensor mq - 2 ?

a. mendeteksi adanya sentuhan

b. mendeteksi adanya gas

c. mendeteksi adanya api

d. mendeteksi adanya suara

Kelompok 10 :

1. Apa yang terjadi jika tegangan di kaki base transistor terlalu besar ?

A. trnsistor akan rusak

B. transistor akan off

C. transistor akan on dengan baik

D. transistor akan aman

2. Apa yang terjadi jika tegangan di kaki base transistor terlalu kecil ?

A. trnsistor akan rusak

B. transistor akan off

C. transistor akan on dengan baik

D. transistor akan aman

B.kuis

kelompok 11



1.      Tujuan dioda diletakkan pada relay?

a.       Mempercantik rangkaian

b.      Agar menambah komponen pada rangkaian

c.       Mencegah terjadinya arus balik pada rangkaian yang bisa merusak gulungan relay

d.      Menaikkan tegangan

e.       Mempercepat arus yang melintasi relay



2.      Bagaimana prinsip dari LDR

a.       Resistansi bertambah seiring berkurangnya cahaya

b.      Resistansi berkurang seiring bertambahnya cahaya

c.       Resistansi tetap seiring bertamnbahnya cahaya

d.      Resistansi bertambah seiring bertambahnya cahaya

e.       Resistansi tetap seiring berkurangnya cahaya

kelompok 12

1. tegangan minimum yang dibutuhkan agar transistor npn aktif adalah....
a. 0.3 V
b. 0.4 V
c. 0. 5.5 V
d. 0.7 V
e. 0.1V

2. kaki transistor yang berfungsi sebagai keluaran dan masukan adalah..

a. emitor

b. konduktor

c. basis

d. collector

e. resistor

kelompok 13

1. Pada gambar rangkaian diatas, sensor yang digunakan adalah.......

A. Sensor api

B. Sensor air

C. Sensor vibrasi

D. Sensor PIR

E. Sensor infrared

2. Pada gambar rangkaian diatas, komponen yang digunakan sebagai pemberitahu adanya getaran dengan sauaranya yang keras adalah.....

A. op-amp

B. potensiometer

C. buzzer

D. resistor

E. Ground



Kelompok 14



7.      Berapakah resistansi resistor untuk led red (Vl = 1,5)?

a.      a. 510 ohm

b.      b. 220 ohmc.

        c. 520 ohmd.

        d 410 ohme.

        e. 200 ohm



8.      Dari relay, arus akan dialirkan menuju?

a.       a. Emitter

b.      b. Vcc

c.       c. Kolektor

d.      d. Koruptor

e.        e.Tidak dialirkan



Kelompok 15







1. Pada gambar rangkaian diatas, resistor dipasang secara..... terhadap LED

A. Paralel

B. Seri

C. Sebagai hambatan

D. Sebagai sumber arus

E. Sebagai pemutus arus



2. Pada gambar rangkaian diatas, alat yang digunakan untuk memperkecil tegangan adalah......

A. Resistor

B. Relay

C. Power suplai

D. Batterai

E. Ground



Kelompok 16

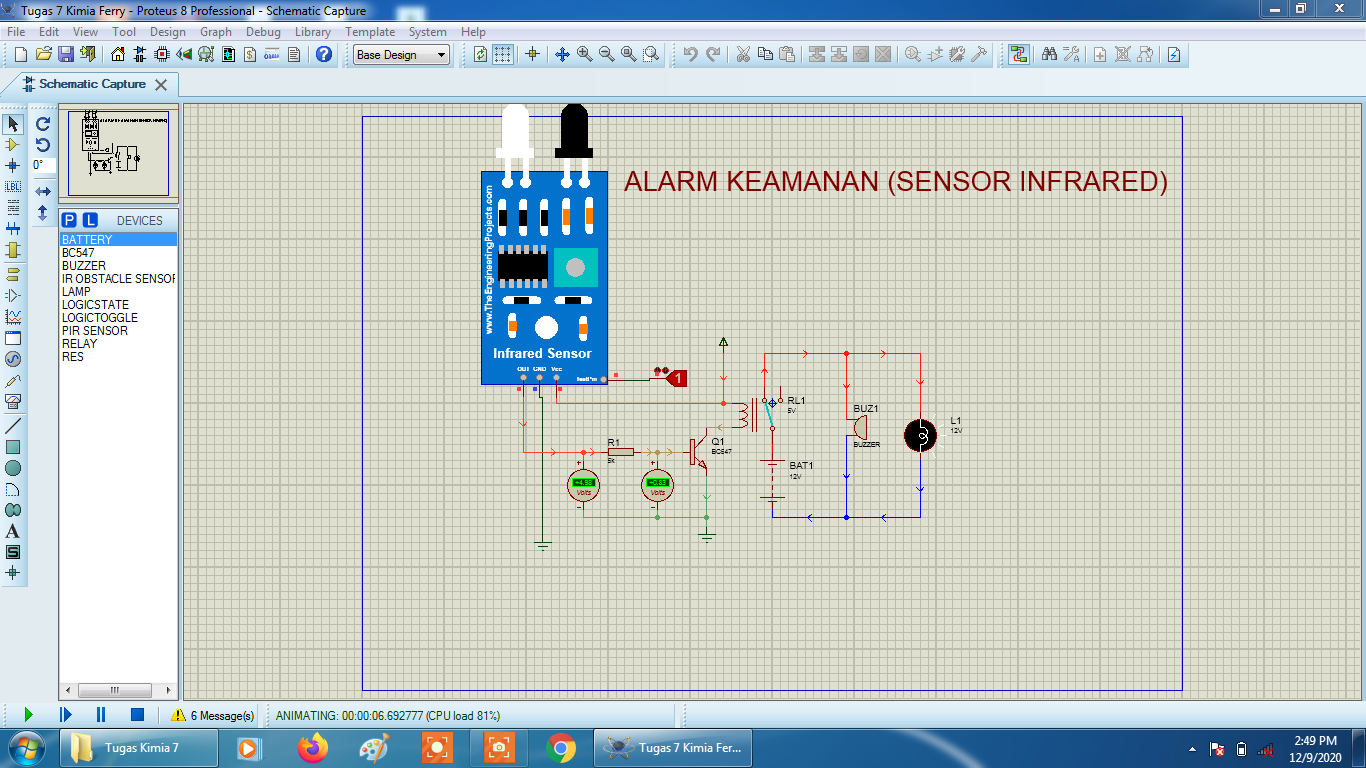

1. Pada gambar rangkaian diatas, sensor yang digunakan adalah.........

A. sensor magnet

B. sensor ldr

C. sensor infrared

D. sensor vibrasi

E. Sensor LVDT

2. Pada gambar rangkaian diatas, output yang digunakan pada rangkaian yang dipisah dengan relay adalah....

A. Transistor

B. Voltmeter

C. Lamp dan buzzer

D. Ground

E. Power suplay



Kelompok 17





1. Pada gambar rangkaian diatas, fungsi baterai adalah........

A. Sebagai sumber tegangan

B. Sebagai hambatan

C. Sebagai penanda arus

D. Sebagai penginputan logic

E. Sebagai pembuangan arus



2. Pada gambar rangkaian diatas, sensor yang digunakan adalah

A. Sound sensor

B. Infrared sensor

C. Flame sensor

D. PIR sensor

E. Vibration sensor



Kelompok 18





1. Pada gambar rangkaian diatas, berapakah jumlah op amp yang digunakan......

A. 2

B. 1

C. 3

D. 4

E. 5



2. Pada gambar rangkaian diatas, motor berfungsi sebagai.....

A. Untuk menetralisir arus

B. Sebagai hambatan

C. Sebagai penggerak

D. Sebagai pembagi tegangan

E. Sebagai penguat tegangan



Kelompok 19



171. .  Relay akan bekerja apabila?

a.       a. Dibaca mantra

b.     b.  Kumparan relay dialiri arus

c.       c. Suhu pada relay naik

d.      d. Suhu pada relay turun

e.       e. Kumparan relay bergetar

1.      2. Logic States digunakan untuk?

a.      a. Sebagai sumber arus

b.      b. Memberi kesan estetik pada rangkaian

c.      c.  Mempercantik rangkaian

d.      d. Sebagai jimat pada sensor

e.     e.       Mengaktifkan sensor
