- Mengetahui komponen yang digunakan dalam membuat rangkaian tugas besar yaitu Pengaman ATM
- Mengetahui bentuk rangkaian dan mensimulasikan rangkaian
Voltmeter DC
Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.
- Generator DC
- 1.Baterai (12 V)
- 1.Baterai (12 V)
Merupakan penyuplai energi berupa listrik.
2. Resistor Menghambat arus listrik .
3. LED
Infra merah : 1,6 V. Merah : 1,8 V – 2,1 V Oranye : 2,2 V. Kuning : 2,4 V. Hijau : 2,6 V. Biru : 3,0 V – 3,5 V. Putih : 3,0 – 3,6 V. Ultraviolet : 3,5 V.
4. Transistor NPN
1. Bi-Polar NPN Transistor 2. DC Current Gain (hFE) is 800 maximum 3. Continuous Collector current (IC) is 500mA 4. Emitter Base Voltage (VBE) is 5V 5. Base Current(IB) is 5mA maximum 6. Available in To-92 Package
5. Relay
Relay Pin Configuration
Pin Number
Pin Name
Description
1
Coil End 1 Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground 2
Coil End 2 Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
3
Common (COM) Common terhubung ke salah satu Ujung Beban yang akan dikontrol
4
Normally Close (NC) Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu 5
Normally Open (NO) Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A
Pin Number | Pin Name | Description |
1 | Coil End 1 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
2 | Coil End 2 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
3 | Common (COM) | Common terhubung ke salah satu Ujung Beban yang akan dikontrol |
4 | Normally Close (NC) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu |
5 | Normally Open (NO) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu |
6. Motor
Merupakan piranti elektronika yang mengubah energi listrik menjadi energi mekanik. pada motor DC terdapat 2 Input yang jika diberikan input yang berbeda maka motor akan berputar CCW atau CW tergantung pada inputan yang dimasukan dan jika diberikan dua input dengan nilai sama maka motor dc akan berhenti. maksud nilai disini adalah HIGH atau LOW.jadi :HIGH HIGH = motor tidak berputarHIGH LOW = motor berputarLOW LOW = motor tidak berputar
LOW HIGH = motor berputar
7. Logicstate
Merupakan piranti elektronika yang mengubah energi listrik menjadi energi mekanik. pada motor DC terdapat 2 Input yang jika diberikan input yang berbeda maka motor akan berputar CCW atau CW tergantung pada inputan yang dimasukan dan jika diberikan dua input dengan nilai sama maka motor dc akan berhenti. maksud nilai disini adalah HIGH atau LOW.jadi :HIGH HIGH = motor tidak berputarHIGH LOW = motor berputarLOW LOW = motor tidak berputar
LOW HIGH = motor berputar
7. Logicstate
Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logika.
8. Sensor Infrared
5VDC Operating voltageI/O pins are 5V and 3.3V compliantRange: Up to 20cmAdjustable Sensing rangeBuilt-in Ambient Light Sensor20mA supply current Mounting hole T9. Touch sensor (sensor sentuh)
Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).
Spesifikasi:
Konfigurasi pin:
10. Sensor Vibration
Spesifikasi : -Vsuplai : DC 3.3V-5V -Arus : 15mA -Sensor : SW-420 Normally Closed -Output : digital -Dimensi : 3,8 cm x 1,3 cm x 0,7 cm -Berat : 10 g
- Gerbang Logika NOT
Gerbang Logika NOT merupakan salah satu jenis rangkaian logika yang akan memiliki output berlogika 1 jika inputnya 0. Gerbang NOT hanya memiliki 1 input dan 1 output. Kondisi output selalu berkebalikan dengan kondisi input, sehingga gerbang NOT sering disebut gerbang Pembalik
Logika atau ekspresi boolen untuk gerbang NOT ini adalah logika perkalian yang ditandai dengan satu titik (.), sehingga jika kedua input dinotasikan dengan A dan B, sedangkan output dinotasikan dengan Q maka A.B=Q. Kemudian kita dapat mendefinisikan pengoperasian logika 2-input digital Gerbang NOT sebagi berikut :
"Jika Salah satu Input A atau B berlogika 1 maka output Q akan berlogika 1"- Seven Segment
Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.
- Decoder (IC 74LS248)
IC 74LS248, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).
- Encoder (IC 74LS147)
Komponen IC HD74LS147 ini adalah IC decoder seven segment (BCD to seven segment decoder) yang berfungsi untuk menyederhanakan rangkaian seven segment sehingga dapat menggunakan lebih sedikit pin I/O di mikrokontroller atau Raspberry Pi.
- DIP 16 pin
- Voltage : 5V
- Input voltage : 7V
- Output : 200mA
- Disipasi daya : 400mW
- Output voltage : 15V
11. Flame Sensor
Flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.
Spesifikasi dari flame detector ini adalah sebagai berikut:
1. Keluaran = Digital (D0)
2. Output Digital: 0 dan 1
3. Tegangan operasi: 3.3V hingga 5V
4. Format keluaran: Output digital (TINGGI / RENDAH)
5. Rentang deteksi panjang gelombang: 760nm hingga 1100nm
6. Menggunakan komparator LM393
7. Sudut deteksi: sekitar 60 derajat
8. Sensitivitas yang dapat disesuaikan melalui potensiometer
9. Arus Keluaran Maksimum: 15 mA
10. Indikator lampu LED: daya (merah) dan output switching digital (hijau)
11. Api yang lebih ringan mendeteksi jarak 80cm
Konfigurasi pin:
Modul sensor api ini memiliki 4 kaki/pinout dengan konfigurasi :
1. Vcc (5V)
2. Gnd
3. AO (Analog Input).
4. Digital Output (DO).
Grafik:
12. Sensor magnet (magnetic reed switch)
Reed Switch adalah sensor yang berfungsi juga sebagai saklar yang aktif atau terhubung apabila di area jangkauan nya terdapat medan magnet.
Spesifikasi:
Konfigurasi pin:
1. VCC = 3.3V-5V
2. Gnd
3. Digital Output
Grafik Respon:
13. Sensor Infared
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yagn dibuat khusus dalam satu module dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). IR Detector Photomodules yang digunakan dalam perancangan robot ini adalah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules). TSOP ini mempunyai berbagai macam tipe sesuai dengan frekuensi carrier-nya, yaitu antara 30 kHz sampai dengan 56 kHz. Tipe-tipe TSOP beserta frekuensi carrier-nya dapat dilihat pada lampiran data sheet. Bentuk Dan Konfigurasi Pin IR Detector Photomodules TSOP Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah. Output (Out) Vs (VCC +5 volt DC) Ground (GND) Sensor penerima inframerah TSOP (TEMIC Semiconductors Optoelectronics Photomodules) memiliki fitur-fitur utama, seperti berikut. Fotodiode dan penguat dalam satu chip. Keluaran aktif rendah. Konsumsi daya rendah. Mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.
T9. Touch sensor (sensor sentuh)
Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).
Spesifikasi:

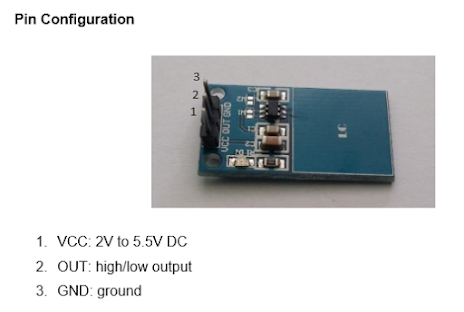

Konfigurasi pin:
- Gerbang Logika NOT
- Seven Segment
- Decoder (IC 74LS248)
- Encoder (IC 74LS147)
Komponen IC HD74LS147 ini adalah IC decoder seven segment (BCD to seven segment decoder) yang berfungsi untuk menyederhanakan rangkaian seven segment sehingga dapat menggunakan lebih sedikit pin I/O di mikrokontroller atau Raspberry Pi.
- DIP 16 pin
- Voltage : 5V
- Input voltage : 7V
- Output : 200mA
- Disipasi daya : 400mW
- Output voltage : 15V
1. Keluaran = Digital (D0)
2. Output Digital: 0 dan 1
3. Tegangan operasi: 3.3V hingga 5V
4. Format keluaran: Output digital (TINGGI / RENDAH)
5. Rentang deteksi panjang gelombang: 760nm hingga 1100nm
6. Menggunakan komparator LM393
7. Sudut deteksi: sekitar 60 derajat
8. Sensitivitas yang dapat disesuaikan melalui potensiometer
9. Arus Keluaran Maksimum: 15 mA
10. Indikator lampu LED: daya (merah) dan output switching digital (hijau)
11. Api yang lebih ringan mendeteksi jarak 80cm
Konfigurasi pin:
Modul sensor api ini memiliki 4 kaki/pinout dengan konfigurasi :
1. Vcc (5V)
2. Gnd
3. AO (Analog Input).
4. Digital Output (DO).
Reed Switch adalah sensor yang berfungsi juga sebagai saklar yang aktif atau terhubung apabila di area jangkauan nya terdapat medan magnet.
Spesifikasi:
Grafik Respon:
- 3. Dasar Teori [Kembali]
- Transistor NPN
Transistor adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.Transistor sebenarnya berasal dari kata “transfer” yang berarti pemindahan dan “resistor” yang berarti penghambat. Dari kedua kata tersebut dapat kita simpulkan, pengertian Transistor adalah pemindahan atau peralihan bahan setengah penghantar menjadi suhu tertentu. Transistor pertama kali ditemukan pada tahun 1948 oleh William Shockley, John Barden dan W.H, Brattain. Tetapi, komponen ini mulai digunakan pada tahun 1958. Jenis Transistor terbagi menjadi 2, yaitu transistor tipe P-N-P dan transistor N-P-N.BC547
- Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
- Resistor
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.Rumus dari Rangkaian Seri Resistor adalah : Rtotal = R1 + R2 + R3 + ….. + Rn Rumus dari Rangkaian Seri Resistor adalah : 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
- Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Berikut ini merupakan gambar dari bagian-bagian Relay :
sumber : https://teknikelektronika.com/pengertian-relay-fungsi-relay/
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
- Motor DC
Motor arus searah dengan belitan medan seri adalah jenis motor traksi tertua. Ini memberikan karakteristik torsi kecepatan yang berguna untuk propulsi, memberikan torsi tinggi pada kecepatan rendah untuk akselerasi kendaraan, dan torsi menurun seiring dengan peningkatan kecepatan. Dengan mengatur belitan medan dengan beberapa tap, karakteristik kecepatan dapat bervariasi, sehingga memungkinkan kontrol akselerasi operator yang relatif mulus. Ukuran kontrol lebih lanjut diberikan dengan menggunakan pasangan motor pada kendaraan dalam kontrol pararel seri ; untuk operasi lambat atau beban berat, dua motor dapat dijalankan secara seri dari suplai arus searah. Dimana kecepatan yang lebih tinggi diinginkan, motor ini dapat dioperasikan secara paralel, membuat tegangan yang lebih tinggi tersedia di masing-masing motor sehingga memungkinkan kecepatan yang lebih tinggi. Bagian dari sistem rel mungkin menggunakan voltase yang berbeda, dengan voltase yang lebih tinggi dalam jangka panjang antar stasiun dan voltase yang lebih rendah di dekat stasiun yang hanya memerlukan pengoperasian lebih lambat.
- 3. Dasar Teori [Kembali]
- Transistor NPN
Transistor adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.Transistor sebenarnya berasal dari kata “transfer” yang berarti pemindahan dan “resistor” yang berarti penghambat. Dari kedua kata tersebut dapat kita simpulkan, pengertian Transistor adalah pemindahan atau peralihan bahan setengah penghantar menjadi suhu tertentu. Transistor pertama kali ditemukan pada tahun 1948 oleh William Shockley, John Barden dan W.H, Brattain. Tetapi, komponen ini mulai digunakan pada tahun 1958. Jenis Transistor terbagi menjadi 2, yaitu transistor tipe P-N-P dan transistor N-P-N.BC547- Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.- Resistor
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.Rumus dari Rangkaian Seri Resistor adalah :Rtotal = R1 + R2 + R3 + ….. + RnRumus dari Rangkaian Seri Resistor adalah :1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn- Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Berikut ini merupakan gambar dari bagian-bagian Relay :sumber : https://teknikelektronika.com/pengertian-relay-fungsi-relay/
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
- Motor DC
Motor arus searah dengan belitan medan seri adalah jenis motor traksi tertua. Ini memberikan karakteristik torsi kecepatan yang berguna untuk propulsi, memberikan torsi tinggi pada kecepatan rendah untuk akselerasi kendaraan, dan torsi menurun seiring dengan peningkatan kecepatan. Dengan mengatur belitan medan dengan beberapa tap, karakteristik kecepatan dapat bervariasi, sehingga memungkinkan kontrol akselerasi operator yang relatif mulus. Ukuran kontrol lebih lanjut diberikan dengan menggunakan pasangan motor pada kendaraan dalam kontrol pararel seri ; untuk operasi lambat atau beban berat, dua motor dapat dijalankan secara seri dari suplai arus searah. Dimana kecepatan yang lebih tinggi diinginkan, motor ini dapat dioperasikan secara paralel, membuat tegangan yang lebih tinggi tersedia di masing-masing motor sehingga memungkinkan kecepatan yang lebih tinggi. Bagian dari sistem rel mungkin menggunakan voltase yang berbeda, dengan voltase yang lebih tinggi dalam jangka panjang antar stasiun dan voltase yang lebih rendah di dekat stasiun yang hanya memerlukan pengoperasian lebih lambat.
- Sensor Infrared
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.
- Sensor Infrared
Prinsip Kerja Sensor Infrared
Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.
- Logicstate
Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.
Sensor Vibration
Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya: - Pembesaran sinyal getaran - Penyaringan sinyal getaran dari sinyal pengganggu. - Penguraian sinyal, dan lainnya.Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi: - Sensor penyimpangan getaran (displacement transducer) - Sensor kecepatan getaran (velocity tranducer) - Sensor percepatam getaran (accelerometer).Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut: - Jenis sinyal getaran - Rentang frekuensi pengukuran - Ukuran dan berat objek getaran. - Sensitivitas sensorBerdasarkan cara kerjanya sensor dapat dibedakan menjadi: - Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya (power supply) dari luar, misalnya Velocity Transducer. - Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :
sensor flame
Cara kerja flame detector mampu bekerja dengan
baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan
mengidentifikasi atau mendeteksi nyala api yang dideteksi oleh keberadaan
spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic
kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada
unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat
pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada
detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan
memungkinkan tidak terjadi sumber alarm palsu. Pada sensor ini menggunakan
tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini
digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang
tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada
api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan
petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak
lagi.
sensor magneticPengertian Reed switch secara umum merupakan sensor elektrik yang dioperasikan dengan memanfaatkan medan magnet sebagai pengubah kondisinya. Atau secara ringkas disebut sensor magnet karena akan aktif jika terkena lempengan magnet.
Gambar : sensor reed switch sensor
grafik sensor reed switch
Gambar : grafik respon sensor
Touch sensor
(Gambar 17. Touch sensor) Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
- Logicstate
Cara kerja flame detector mampu bekerja dengan
baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan
mengidentifikasi atau mendeteksi nyala api yang dideteksi oleh keberadaan
spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic
kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada
unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat
pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada
detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan
memungkinkan tidak terjadi sumber alarm palsu. Pada sensor ini menggunakan
tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini
digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang
tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada
api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan
petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak
lagi.
Pengertian Reed switch secara umum merupakan sensor elektrik yang dioperasikan dengan memanfaatkan medan magnet sebagai pengubah kondisinya. Atau secara ringkas disebut sensor magnet karena akan aktif jika terkena lempengan magnet.
 |
| Gambar : sensor reed switch sensor |
grafik sensor reed switch
JENIS-JENIS SENSOR SENTUH
Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
(Gambar 18. jenis touch sensor)
Sensor Kapasitif
Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
Sensor Resistif
Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).
Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mAb. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mAc. Waktu respon (low power mode): max 220ms
1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).d. Waktu respon (touch mode): max 60ms
Cara kerja:
4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.
Kelebihan:
- Konsumsi daya yang rendah
- Dapat menggantikan fungsi saklar tradisional- Bisa menerima tegangan dari 2 ~ 5.5V DC
Rumus Tegangan sentuh maksimal
𝐸𝑆 = 𝐼𝑘( 𝑅𝑘 + 1.5 𝜌𝑠)
Ket: 𝐼𝑘 = Arus fibrilasi 𝑅𝑘 = Nilai tahanan pada badan manusia 𝜌𝑠 = Tahanan Jenis tanah Gerbang logika AND ( IC 4081 )
Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND
Gambar : Macam - macam gerbang logika
dan tabel kebenarannya
Gerbang Logika OR (IC 7432)
Gerbang Logika OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran 1 jika salah satu dari Masukan bernilai Logika 1 dan apabila pada gerbang OR menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
Tabel kebenaran pada tabel diatas menggambarkan fungsi OR inklusi. Gerbang OR memilki keluaran (ouput) bernilai RENDAH bila semua masukan (input) adalah bernilai RENDAH. Kolom keluaran pada tabel memperlihatkan bahwa hanya baris 1 pada tabel kebenaran OR yang menimbulkan keluaran 0, sedangkan semua baris lain menimbulkan keluaran 1.
DiodeCara Kerja Dioda:Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).a. tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. b. kondisi forward bias
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.
IC OP-AMPPenguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.Op-Amp memiliki beberapa karakteristik, diantaranya:a. Penguat tegangan tak berhingga (AV = ~)b. Impedansi input tak berhingga (rin = ~)c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ~)d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)
Rangkaian Dasar OP AMP
a. OP AMP Inverting
Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negatif.
Vout = - (Rf / R1) Vin
b. OP AMP Non Inverting
Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.
Vout = Vin (1 + Rf / Rin)
7 Segment Anoda
Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.
Tabel Pengaktifan Seven Segment
Decoder (IC 74LS248)
IC BCD 74248 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 74247 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.
IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 74248.
Konfigurasi Pin Decoder:
- Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C dan D. Pin input berkeja dengan logika High=1.
- Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.
- Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
- Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
- Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
Pada aplikasi IC dekoder 74248, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 74248 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.
ENCODER 74LS147
74LS147 mengkodekan input keypad ke BCD (logika negatif). Satu set inverter kemudian mengubah BCD sejati negatif menjadi BCD sejati positif. BCD yang diubah kemudian dimasukkan ke dalam dekoder tampilan LED tujuh segmen 7447
DEMULTIPLEXER 74154
Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
 |
| Gambar : Macam - macam gerbang logika dan tabel kebenarannya |
Gerbang Logika OR (IC 7432)
Gerbang Logika OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran 1 jika salah satu dari Masukan bernilai Logika 1 dan apabila pada gerbang OR menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
Tabel kebenaran pada tabel diatas menggambarkan fungsi OR inklusi. Gerbang OR memilki keluaran (ouput) bernilai RENDAH bila semua masukan (input) adalah bernilai RENDAH. Kolom keluaran pada tabel memperlihatkan bahwa hanya baris 1 pada tabel kebenaran OR yang menimbulkan keluaran 0, sedangkan semua baris lain menimbulkan keluaran 1.
Rangkaian Dasar OP AMP
a. OP AMP Inverting
Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negatif.
Vout = - (Rf / R1) Vin
b. OP AMP Non Inverting
Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.
Vout = Vin (1 + Rf / Rin)
Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.
 |
| Tabel Pengaktifan Seven Segment |
IC BCD 74248 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 74247 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.
IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 74248.
Konfigurasi Pin Decoder:
- Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C dan D. Pin input berkeja dengan logika High=1.
- Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.
- Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
- Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
- Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
Pada aplikasi IC dekoder 74248, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 74248 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.
ENCODER 74LS147
74LS147 mengkodekan input keypad ke BCD (logika negatif). Satu set inverter kemudian mengubah BCD sejati negatif menjadi BCD sejati positif. BCD yang diubah kemudian dimasukkan ke dalam dekoder tampilan LED tujuh segmen 7447
Apa Itu Demultiplexer?
Setelah memahami apa itu multiplexer, sebaiknya Anda memahami pula tentang apa itu demultiplexer. Sebab, kedua komponen ini kerap disandingkan dan saling berhubungan agar perintah yang dimasukkan oleh operator bisa diteruskan pada komponen komputer lainnya.
Pada komponen demultiplexer, terdapat satu jalur input dan banyak jalur output. Jalur input inilah yang akan dihubungkan dengan multiplexer.
Tanpa adanya kedua komponen tersebut, perintah yang dimasukkan oleh operator kemungkinan tidak berjalan dengan lancar, atau minimal sangat lambat. Dengan demikian, komponen itu diperlukan untuk meningkatkan efisiensi dan mengurangi kesalahan.
Setelah memahami apa itu multiplexer, sebaiknya Anda memahami pula tentang apa itu demultiplexer. Sebab, kedua komponen ini kerap disandingkan dan saling berhubungan agar perintah yang dimasukkan oleh operator bisa diteruskan pada komponen komputer lainnya.
Pada komponen demultiplexer, terdapat satu jalur input dan banyak jalur output. Jalur input inilah yang akan dihubungkan dengan multiplexer.
Tanpa adanya kedua komponen tersebut, perintah yang dimasukkan oleh operator kemungkinan tidak berjalan dengan lancar, atau minimal sangat lambat. Dengan demikian, komponen itu diperlukan untuk meningkatkan efisiensi dan mengurangi kesalahan.
Ø Klasifikasi Demultiplexer
- 1-16 Demultiplexer (4 Baris)
- 1-8 Demultiplexer (3 Baris)
- 1-4 Demultiplexer (2 Baris)
- 1-2 Demultiplexer (1 Baris)
- 1-16 Demultiplexer (4 Baris)
- 1-8 Demultiplexer (3 Baris)
- 1-4 Demultiplexer (2 Baris)
- 1-2 Demultiplexer (1 Baris)
Ø Sirkuit Terpadu Demultiplexing
IC NO. FUNGSI OUTPUT 74139 Dual 1 : 4 Demux Output berkebalikan dengan input 74156 Dual 1 : 4 Demux Output merupakan open collector 74138 1 : 8 Demux Output berkebalikan dengan input 74154 1 : 16 Demux Output berkebalikan dengan input 74159 1 : 16 Demux Output merupakan open collector dan sama dengan input
| IC NO. | FUNGSI | OUTPUT |
|---|---|---|
| 74139 | Dual 1 : 4 Demux | Output berkebalikan dengan input |
| 74156 | Dual 1 : 4 Demux | Output merupakan open collector |
| 74138 | 1 : 8 Demux | Output berkebalikan dengan input |
| 74154 | 1 : 16 Demux | Output berkebalikan dengan input |
| 74159 | 1 : 16 Demux | Output merupakan open collector dan sama dengan input |
Fungsi Demultiplexer
Seperti yang sudah Anda ketahui, bahwa Demultiplexer memiliki satu jalur transisi input dan beberapa jalur output. Jalur output tersebut biasanya langsung terhubung dengan komponen penting dalam komputer.
Dapat disimpulkan bahwa, data berbentuk seri yang berasal dari mux akan dikonstruksi ulang menjadi berbentuk paralel. Kemudian, perintah atau data tersebut diteruskan pada perangkat yang bersangkutan.
Buzzer
Seperti yang sudah Anda ketahui, bahwa Demultiplexer memiliki satu jalur transisi input dan beberapa jalur output. Jalur output tersebut biasanya langsung terhubung dengan komponen penting dalam komputer.
Dapat disimpulkan bahwa, data berbentuk seri yang berasal dari mux akan dikonstruksi ulang menjadi berbentuk paralel. Kemudian, perintah atau data tersebut diteruskan pada perangkat yang bersangkutan.
Buzzer
Kata buzzer sebetulnya berasal dari Bahasa Inggris, artinya bel, lonceng, atau alarm. Sedangkan pengertian buzzer secara harfiah adalah alat yang digunakan untuk atau dimanfaatkan untuk menyampaikan dan menyebarluaskan pengumuman. Jadi pada bagian ini buzzer digunakan sebagai output yaitu sebagai penanda atau sebagai bel peringatan.
Kata buzzer sebetulnya berasal dari Bahasa Inggris, artinya bel, lonceng, atau alarm. Sedangkan pengertian buzzer secara harfiah adalah alat yang digunakan untuk atau dimanfaatkan untuk menyampaikan dan menyebarluaskan pengumuman. Jadi pada bagian ini buzzer digunakan sebagai output yaitu sebagai penanda atau sebagai bel peringatan.
A. Langkah-langkah
- sediakan alat dan bahan yang dibutuhkan dalam membuat rangkaian
- hubungkan komponen sesuai dengan gambar rangkaian
- rangkaian selesai
.png)
ketika tidak ada sensor yang aktif maka data select pada demux akan berlogika 0 sehingga sesuai dengan tabel fungsi demux 74154 yang diteruskan adalah kaki 0 bersifat aktif low dan diteruskan ke not yang membuat menjadi high dan menyalakan led hijau yang mengindekasikan aman. keluaran demux diteruskan kepada encoder sehingga diproses dan diumpankan ke decoder to 7 segment sehingga memjadikan kondisi ini menampilkan pada seven segment yaitu tampilan 0
ketika magnetic reed mendapatkan trigger dari terbukanya pintu berangkas atm maka magnetic reed akan berlogika 1 dan mengeluarkan output berlogika satu yang diteruskan ke data select A demux 74154 sehingga demux mengeluarkan output aktif low pada pin 1 dan diberikan logika not sehingga logika menjadi high dan diteruskan ke resistor sehingga ada terdapat drop tegangan yang diteruskan pada kaki base transistor dengan bias fixed bias. dikarenakan pada kaki base transistor tengangn cukup untuk mengaktifkan transistor sehingga arus mengalir dari vcc ke relay ke kolektor dan base menuju emittor dan ke ground sehingga arus mengalir pada kumparan relay yang membuat switch relay bergeser dari kanan ke kiri dan membuat loop pada relay aktif dan menyalakan buzzer sebagai tanda terbuka pintu berangkas atm dan mengaktifkan simbol 1 pada seven segment sesuai dengan kombinasi demux yang diteruskan ke endocer 74ls147 dan diteruskan ke decoder 4511 sebagai bcd endoocer.
ketika flame sensor mendapatkan trigger dari perapian atau indikasi kebakaran pada atm maka flame sensor akan berlogika 1 dan mengeluarkan output berlogika satu yang diteruskan ke data select B demux 74154 sehingga demux mengeluarkan output aktif low pada pin 2 dan diberikan logika not sehingga logika menjadi high dan diteruskan ke resistor sehingga ada terdapat drop tegangan yang diteruskan pada kaki base transistor dengan bias fixed bias. dikarenakan pada kaki base transistor tengangn cukup untuk mengaktifkan transistor sehingga arus mengalir dari vcc ke relay ke kolektor dan base menuju emittor dan ke ground sehingga arus mengalir pada kumparan relay yang membuat switch relay bergeser dari kanan ke kiri dan membuat loop pada relay aktif dan menyalakan motor air sebagai pemadam api dan mengaktifkan simbol 2 pada seven segment sesuai dengan kombinasi demux yang diteruskan ke endocer 74ls147 dan diteruskan ke decoder 4511 sebagai bcd .
ketika touch sensor mendapatkan trigger dari sentuhan pada jari petugas bank maka touch sensor akan berlogika 1 dan mengeluarkan output berlogika satu yang diteruskan ke data select C demux 74154 sehingga demux mengeluarkan output aktif low pada pin 4 dan diberikan logika not sehingga logika menjadi high dan diteruskan ke resistor dan dihububungkan ke gerbang or dan diteruskan ke buffer dan diteruskan ke resistor sehingga ada terdapat drop tegangan yang diteruskan pada kaki base transistor dengan bias Self bias. dikarenakan pada kaki base transistor tengangn cukup untuk mengaktifkan transistor sehingga arus mengalir dari vcc ke relay ke kolektor dan base menuju emittor dan ke ground sehingga arus mengalir pada kumparan relay yang membuat switch relay bergeser dari kanan ke kiri dan membuat loop pada relay aktif dan motor berangkas sebagai pembuka berangkas.dan mengaktifkan simbol 3 pada seven segment sesuai dengan kombinasi demux yang diteruskan ke endocer 74ls147 dan diteruskan ke decoder 4511 sebagai bcd
ketika vibration sensor mendapatkan trigger dari getaran yang diakibatkan oleh upaya pembobolan atm / adanya bencana alam maka akan berlogika 1 dan mengeluarkan output berlogika satu yang diteruskan ke data select D demux 74154 sehingga demux mengeluarkan output aktif low pada pin 8 dan diberikan logika not sehingga logika menjadi high dan diteruskan ke resistor dan dihububungkan ke gerbang or dan diteruskan ke buffer dan diteruskan ke resistor sehingga ada terdapat drop tegangan yang diteruskan pada kaki base transistor dengan bias Self bias. dikarenakan pada kaki base transistor tengangn cukup untuk mengaktifkan transistor sehingga arus mengalir dari vcc ke relay ke kolektor dan base menuju emittor dan ke ground sehingga arus mengalir pada kumparan relay yang membuat switch relay bergeser dari kanan ke kiri dan membuat loop pada relay aktif dan motor berangkas sebagai pembuka berangkas.dan mengaktifkan simbol 4 pada seven segment sesuai dengan kombinasi demux yang diteruskan ke endocer 74ls147 dan diteruskan ke decoder 4511 sebagai bcd.
ketika semua sensor yang aktif maka data select pada demux akan berlogika 1 semuanya sehingga sesuai dengan tabel fungsi demux 74154 yang diteruskan adalah pin 15 bersifat aktif low dan diteruskan ke not yang membuat menjadi high dan menyalakan led merah yang menandakan telah runtuh atm
untuk kondisi lainnya digunakan juga prinsip yang sama dengan yang dijelaskan diatas namun digunakan prinsip kombinasi dari masing masing sensor sehingga ketika terdapat kondisi dimana beberapa sensor aktif maka akan mengeluarkan output dan tampilan 7 segment yang sesuai dengan kombinasi tabel fungsi demux sesuai dengan sensor yang aktif. tabel fungsi dari masing-masing kombinasi dapat dilihat pada rangkaian.
untuk pendeteksi masuk/keluar orang pada pintu, ketika infared mendeteksi adanya benda didepannya maka infared akan aktif dan mengeluarkan output sebesar 0.93 volt yang diteruskan ke transistor dengan bias voltage divider sehingga transistor dapat aktif dan membuat arus dapat mengalir dari vcc ke relay ke kolektor ke emittor dan ke groudn sehingga membuat kumparan relay dialiri arus dan membuat switch relay bergeser dari kanan ke kiri dam mengaktifkan loop penggerak motor pembuka/penutup pintu
- download hmtl klik disini
- download rangkaian rangkaian klik disini
- download video klik disini
- Download alat dan bahan klik disini
- download datasheet op amp klik disini
- Download Datasheet IC decoder 4511 klik disini
- download datasheet dioda klik disini
- datasheet transistor klik disini
- data sheet motor klik disini
- Download Datasheet Buzzer klik disini
- datasheet relay klik disini
- datasheest sensor vibration klik disini
- file datasheet touch klik disini
- datasheets sensor magnetic reed klik disini
- datasheets sensor flame klik disni
- datasheets sensor infared klik disini
- Download Library Sensor Vibration klik disini
- file library touch sensor klik disini
- Download library sensor infrared klik disini
- download librarry sensor flame klik disini
- download librarry sensor magnetic reed klik disini
- Download Datasheet demultiplexer 74154 klik disini
- download datasheet encoder 74ls147 klik disini
- Datasheet NAND gate disini
- Datasheet NOR gate disini
- Datasheet XOR gate disini
- Datasheet XNOR gate disini
- Dataheet AND gate disini
- Datasheet OR gate disini
- Download Library Lengkap disini
Tidak ada komentar:
Posting Komentar
