2. Alat dan Bahan
[Kembali]
1. Gerbang NOT
Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan
dengan masukannya.
.png)
2. Gerbang AND
gerbang logika yang mana apabila salah satu inputan berlogika 0 maka output akan berlogika, dan output akan berlogika 1 apabila semua input berlogika 1.
.png)
.jpeg)
3.Gerbang NAND
Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke
inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel
kebenaran dari gerbang AND.
.png)
.jpeg)
4.Gerbang OR
Gerbang OR adalah gerbang logika yang menggunakan prinsip pernjumlahan. yang mana apabila salah satu atau seluruh input 1 maka output akan berlogika 1 dan output akan berlogika 0 apabila semua input berlogika 0
.png)
.jpeg)
5. Gerbang NOR
Gerbang NOR adalah gabungan gerbang OR dan NOT maka keluaran dari gerbang ini adalah kebalikan dari gerbang logika OR.
.png)
.jpeg)
6. Gerbang XOR
X-OR merupakan gerbang OR yang bersifat exlusif, dimana menggunakan prinsip ganjil dan genap dari hasil penjumlahan input. apabila hasil genap maka akan mengeluarkan output 0 dan apabila hasil ganjil maka output akan berlogika 1.
.png)
.jpeg)
7.Gerbang XNOR
XNOR adalah gerbang logika gabungan antara XOR dan NOT sehingga keluaran dari XNOR adalah kebalikan dari XOR.
.png)
.jpeg)
8.Logic State
Logic State adalah logic input
.png)
.jpeg)
9. Logic Probe
Logic Probe adalah logic yang berfungsi sebagai keluaran/display
.png)
.jpeg)
3. Rangkaian [Kembali]
.png)
.png)
.png)
.png)
4. Prinsip Kerja [Kembali]
- gerbang NOT, menggunakan prinsip kebalikan, dimana output akan belogika keterbalikan dari input
- gerbang AND, menggunakan prinsip perkalian, dimana output akan berlogika 0 apabila salah satu input berlogika 0
- gerbang OR, menggunakan prinsip penjumlahan, dimana output akan berlogika 1 apabila salah satu atau seluruh input berlogika 1.
- gerbang XOR, menggunakan prinsip exclusive OR, dimana output akan berlogika 1 apabila hasil penjumlahan dari input bernilai ganjil dan 0 apabila hasil jumlah bernilai genap.
- gerbang NAND, menggunakan prinsip gabungan AND dan NOT, dimana output kebalikan dari gerbang AND.
- gerbang NOR, menggunakan prinsip gabungan OR dan NOT , dimana output kebalikan dari gerbang OR.
- gerbang XNOR, menggunakan prinsip gabungan XOR dan NOT, dimana output kebalikan dari gerbang XOR.
5. Video Percobaan [Kembali]
6. Analisis [Kembali]
Jelaskan prinsip kerja 3 buah rangkaian dalam setiap gerbang logika (AND, NOT, NAND)

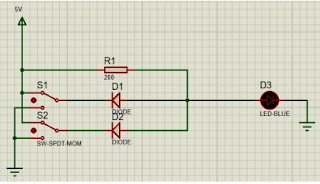

1. gerbang AND
rangkaian pada gerbang AND terdiri dari sumber, saklar, dioda, resistor. sesuai dengan gambar di atas, prinsip kerja dari gerbang AND adalah ketika sumber dengan tegangan 5 v melalui percabangan pertama dan menuju ke resistor maka tegangan setelah resistor akan lebih kecil dari tegangan sumber dan menuju ke percabangan 4. pada hal ini ketika kedua dioda terhubung ke sumber maka dioda tidak dapat mengalirkan arus karena pada kaki katoda dioda tegangan lebih besar dari kaki anoda. maka arus akan mengalir ke LED dan menyalakannya. ketika salah satu saklar berlogika 0 maka dioda akan terhubung ke ground sehingga arus mengalir pada dioda menuju ground dikarenakan kaki anoda pada dioda lebih besar daripada kaki katoda sehingga arus tidak mengalir ke LED dan LED tidak menyala.
2. Gerbang NOT
Rangkaian dalam pada gerbang logika NOT terdiri dari saklar spdt, sumber, resistor, transistor. prinsip kerja gerbang logika NOT adalah membalikkan nilai input. dimana, ketika berlogika 1 arus mengalir dari sumber ke resistor, dikarenakan arus mengalir dan tegangan mencukupi untuk mengaktifkan transistor maka arus mengalir dari kaki colecctor dan base menuju emittor dan ke ground sehingga LED tidak aktif. ketika berlogika 0 maka tidak ada tegangan dan arus yang mengalir kepada kaki base transistor sehingga transistor tidak aktif. yang menyebabkan arus dan tegangan dari sumber mengalir ke pada led menuju groudn dan mengaktifkan LED.

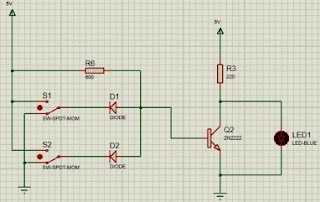

3. gerbang NAND
rangkaian gerbang NAND merupakan gabungan rangkaian gerbang AND dan gerbang NOT. dimana prinsip kerjanya adalah ketika sumber dengan tegangan 5 v melalui percabangan pertama dan menuju ke resistor maka tegangan setelah resistor akan lebih kecil dari tegangan sumber dan menuju ke percabangan 4. pada hal ini ketika kedua dioda terhubung ke sumber maka dioda tidak dapat mengalirkan arus karena pada kaki katoda dioda tegangan lebih besar dari kaki anoda. maka arus akan mengalir ke transistor, dikarenakan arus mengalir dan tegangan mencukupi untuk mengaktifkan transistor maka arus mengalir dari kaki colecctor dan base menuju emittor dan ke ground sehingga LED tidak aktif. ketika salah satu saklar berlogika 0 maka dioda akan terhubung ke ground sehingga arus mengalir pada dioda menuju ground dikarenakan kaki anoda pada dioda lebih besar daripada kaki katoda sehingga arus tidak mengalir ke base transistor sehingga transistor tidak aktif. yang menyebabkan arus dan tegangan dari sumber mengalir ke pada led menuju groudn dan mengaktifkan LED.
7. Download [Kembali]
